龙骨 · 常见问题

本页只解决「出问题了怎么办」

各类型龙骨的生成演示与参数讲解 → 基础教程 (opens new window) 搜「龙骨」（第 11、12 集）

速查表

症状	原因	处置	视频
200 的隔墙，生成出来的龙骨不是 200 厚	隔墙类型算的是含面层的厚度	见下方说明	▶ 19:23 (opens new window)
点生成提示要选东西，但选不中	生成结果被打成了组	按 Tab 键穿透进组再选	▶ 10:45 (opens new window)
龙骨生成位置不在墙中间 / 偏移	幕墙饰面的内外面搞反了	确认嵌板朝向，必要时用「反向」	▶ 24:58 (opens new window)
玻璃斜窗生成的龙骨不对	平面玻璃斜窗没取消坡度定义	玻璃斜窗坡度	——
勾搭铝板的龙骨勾不上	第二步选错了方向	要选扣条（勾搭的地方）方向	▶ 4:16 (opens new window)
有灯池/凹凸的吊顶，龙骨排布不对	直接用下平层生成会偏移	先分割零件再分段生成	▶ 46:32 (opens new window)
吊顶龙骨生成不出来	顶面结构太高（>1.5 米）	限定吊杆长度 + 上转换层	▶ 39:31 (opens new window)
生成很慢 / 卡	一次生成面积太大	分区域分块	▶ 39:31 (opens new window)
叠层墙生成不了	基础墙必须是普通墙	不支持叠层墙	▶ 19:23 (opens new window)
生成完是空的 / 缺少构件	楼板区域划得太大或基础族没载入完	见下方各条	——

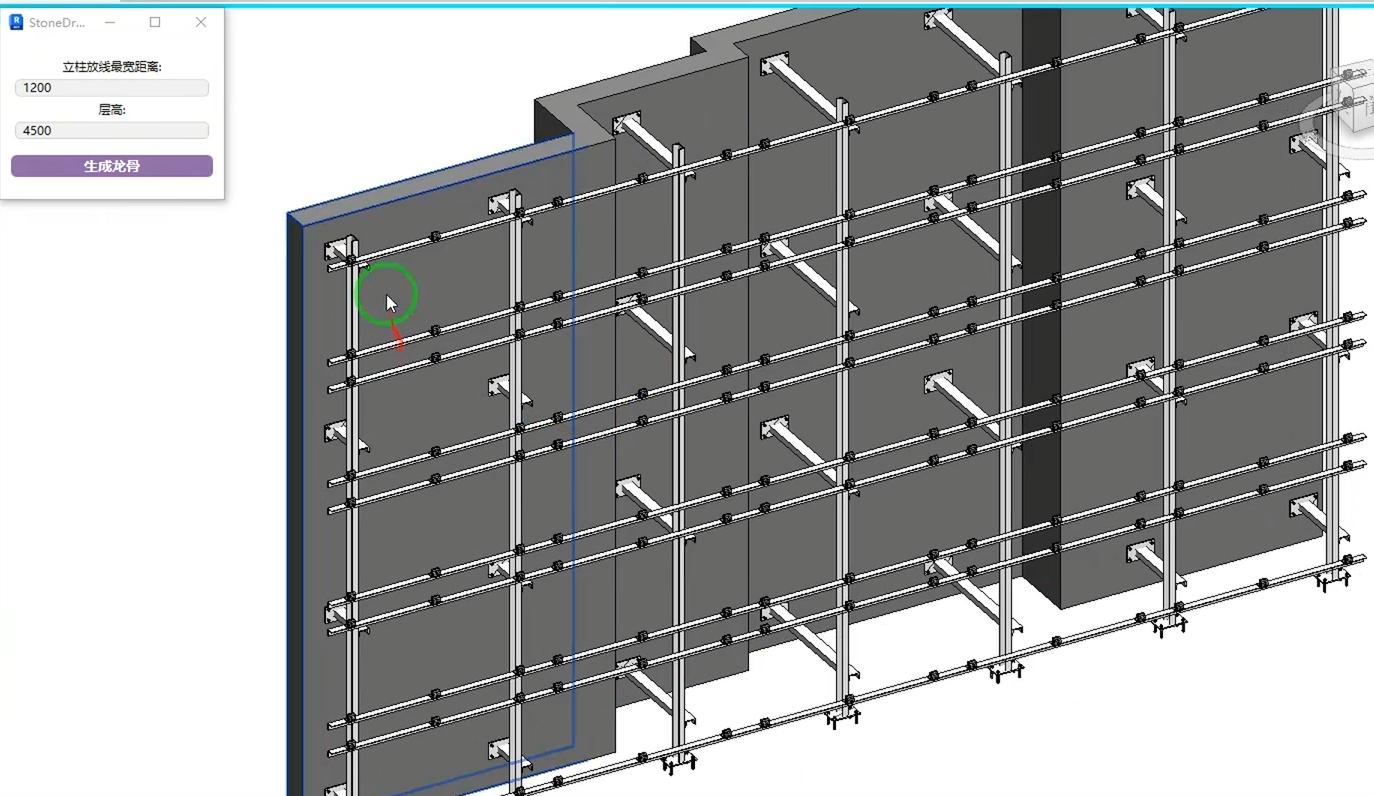

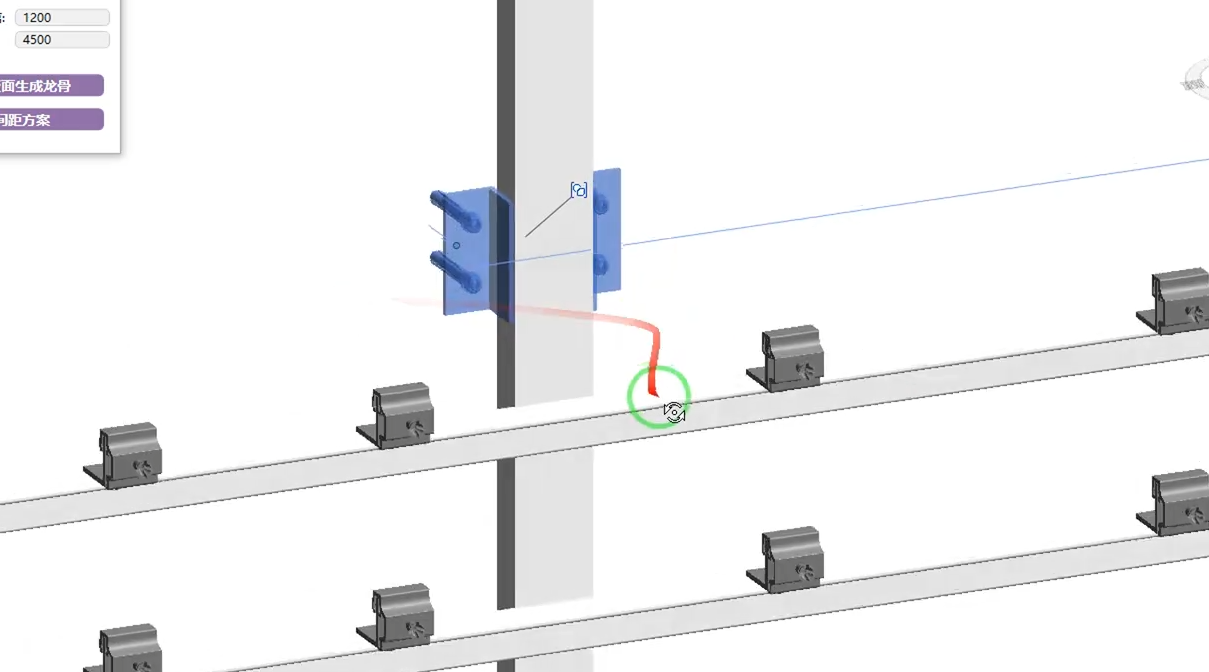

通用前提：先有「基础墙」

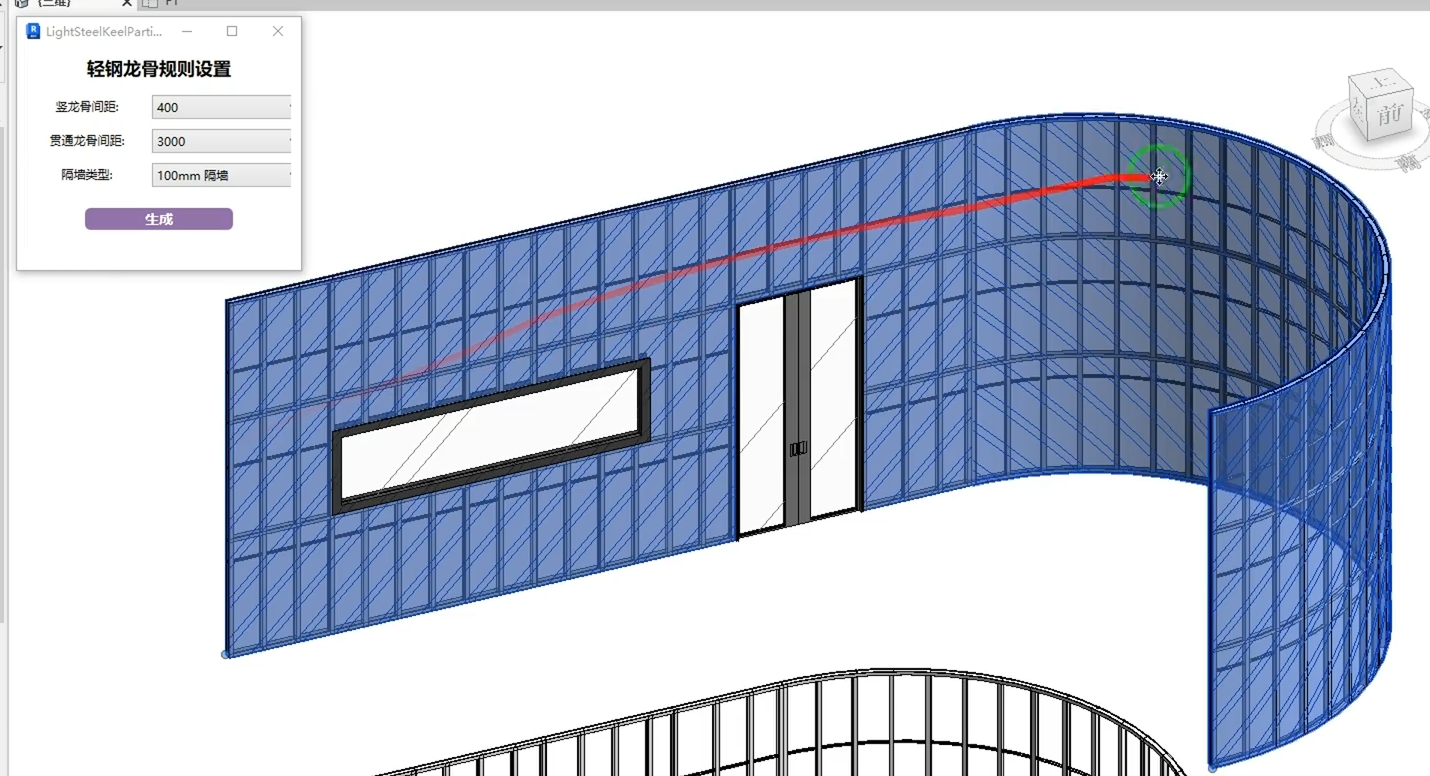

绝大多数龙骨命令的首要条件是先画一个基础墙（或基础结构）—— 龙骨不会凭空出现，它的形状跟随基础墙的形状。

• 墙上有缺口、门洞 → 龙骨会自动跟着做加固
• 门洞处会自动生成双向加强双扣，上梁有边框加强
• 窗如果是用幕墙画的也可以 —— 插件只认墙最终算出来的形状，跟你用什么方式画没关系

不支持叠层墙

基础墙必须是核心骨架的普通墙。叠层墙不能用作龙骨的基础墙（叠层墙体现在面层上，不是结构层）。

200 隔墙生成的龙骨不是 200 厚

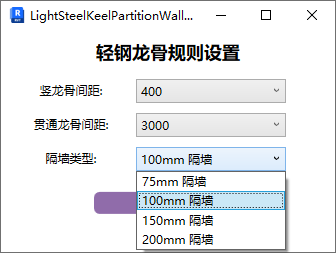

原因：隔墙类型内置了 75 / 100 / 150 / 200 四种，这里的数字算的是含面层的墙体厚度，不等于龙骨厚度。

实测：选 200 隔墙 生成出来的是 150 的龙骨。

处置：按项目实际需要的隔墙厚度去选类型，不要拿类型数字去对龙骨规格。

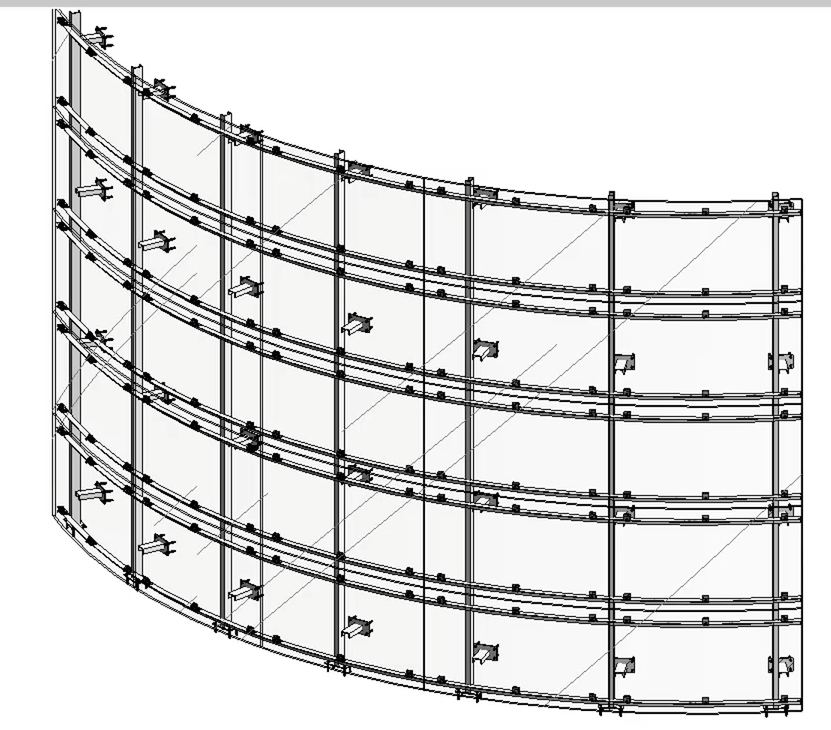

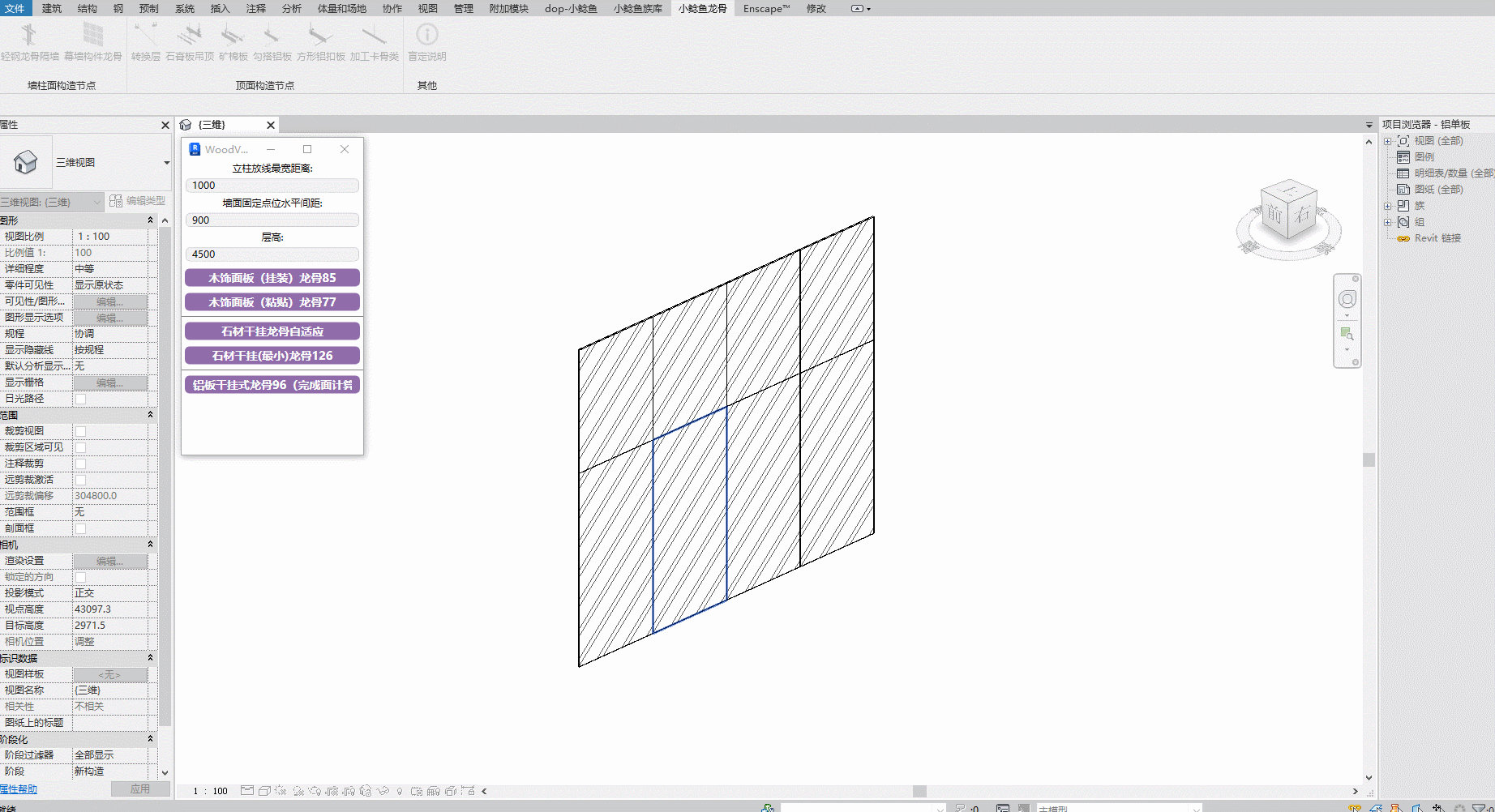

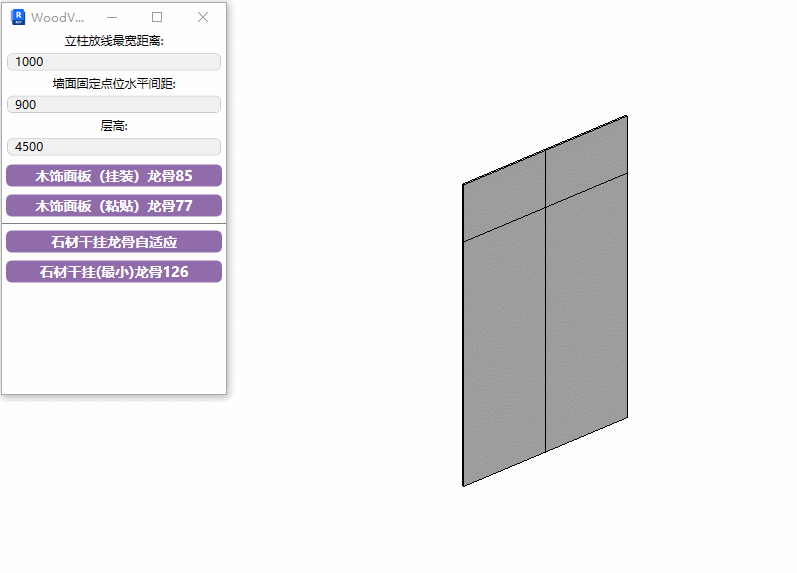

幕墙饰面的内外面

最容易错的一步

创建幕墙饰面时，嵌板朝定位线外侧延伸，龙骨的计算距离从定位线开始。 内外面搞反了，龙骨生成的位置就会偏。

处置：

• 注意 幕墙 本身有正反方向（起铺点在内侧还是外侧）
• 方向不对时用「反向」，还可以配合「偏移值」调整
• 各人建模习惯不同（有人以外完成面为起点，有人从里面偏移），所以按自己的模型去选，没有统一答案

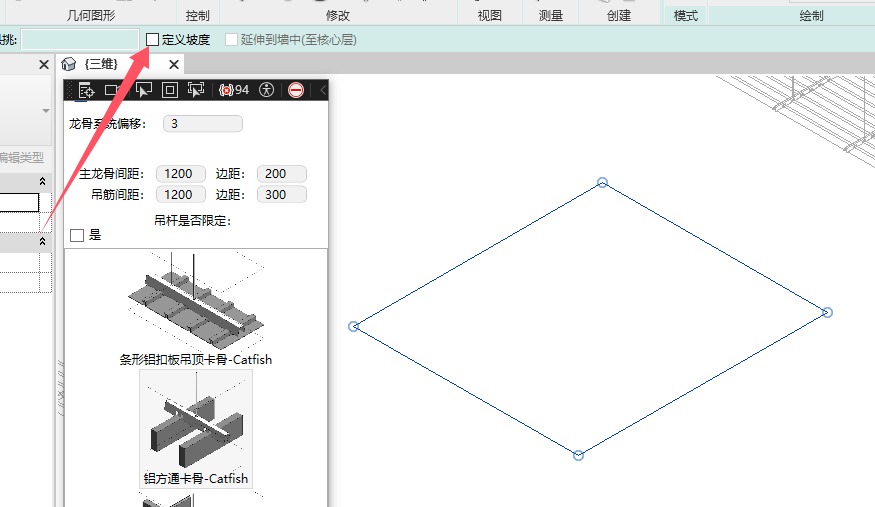

玻璃斜窗必须取消坡度定义

WARNING

创建玻璃斜窗时一定要取消它的坡度定义 —— 不能留 0 度，否则会影响龙骨生成。

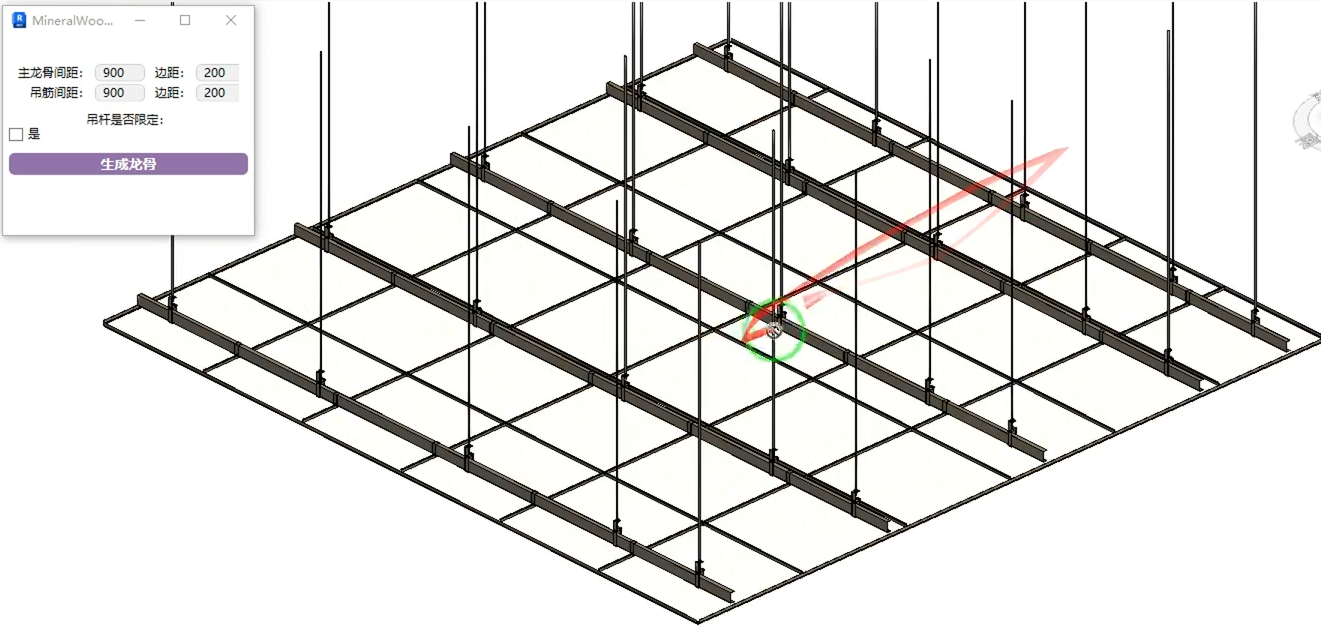

同理，矿棉板吊顶如果用早期做的族（里面带了梯形骨 / T 骨），要把那根 T 骨移除掉 —— 龙骨必须由插件自己写入才是准确的。

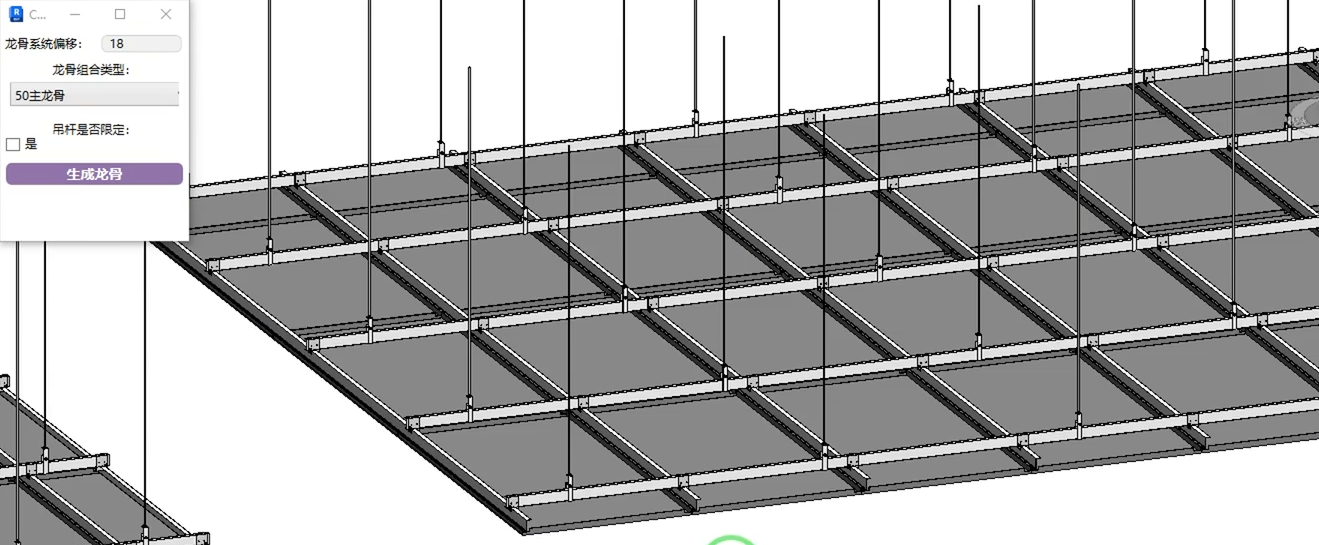

勾搭铝板要选扣条方向

这是勾搭铝板和其他类型最不一样的地方：

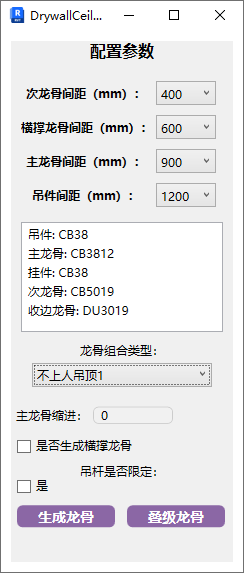

• 其他吊顶：第二步选的是主龙骨方向
• 勾搭铝板：第二步选的是铝单板**「窝边的扣条」（也就是勾搭的地方）的方向**

选对之后，Z 字形龙骨才会刚好勾到铝板的勾搭处。看你做的模型沟边在哪一侧，就按哪一侧去选。

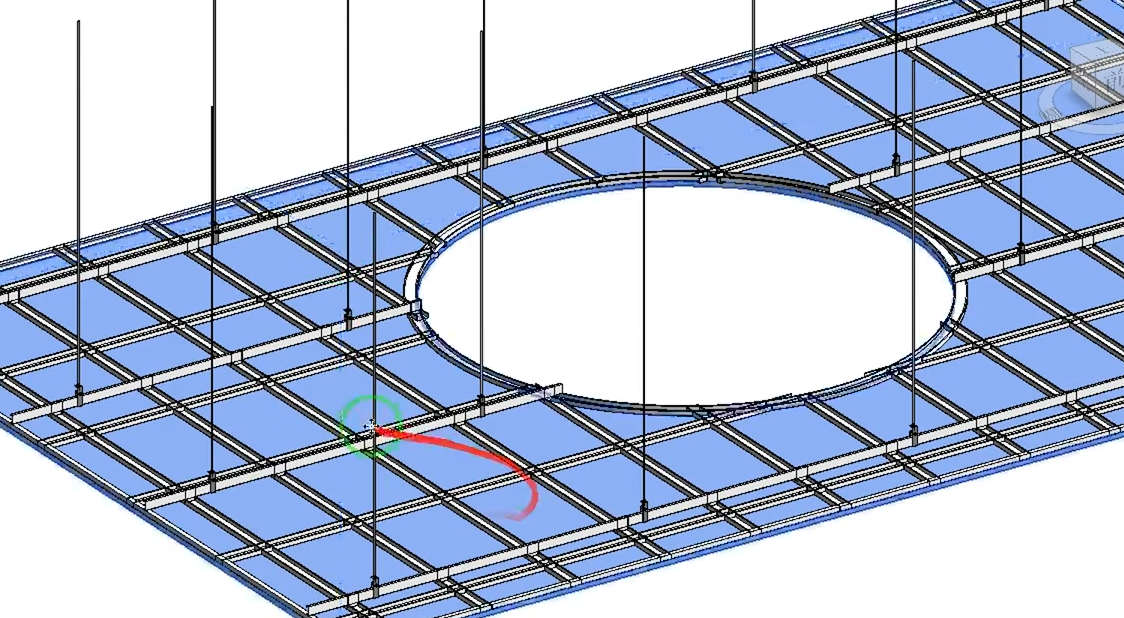

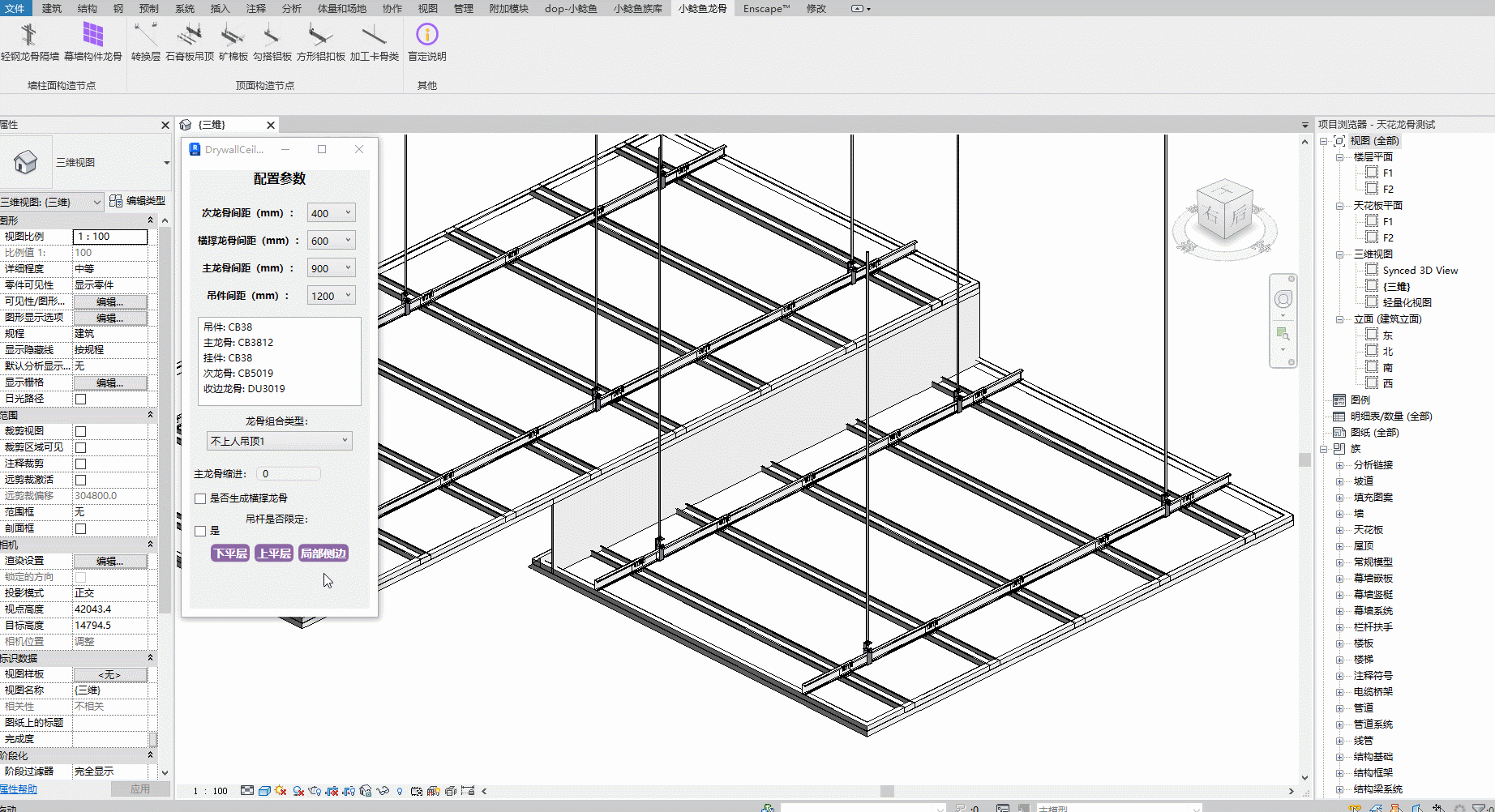

有造型吊顶要先分割零件

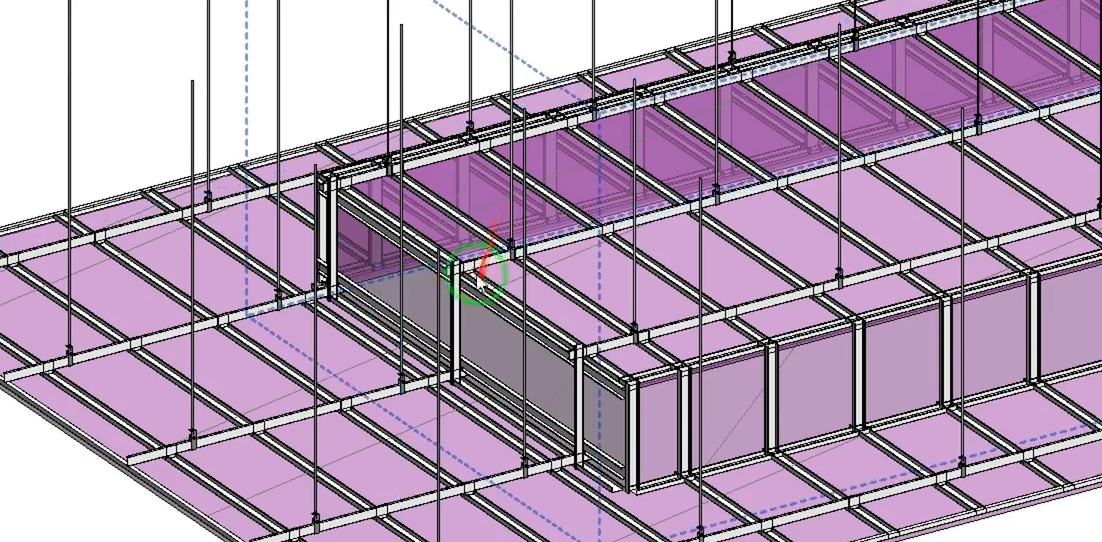

灯池、凹凸、回字形这类有造型的吊顶，不能直接用下平层生成 —— 主龙骨会全朝一个方向排、出现偏移和不对称。

正确做法：

1. 先把楼板分割零件（修改 → 分割零件）
   • 切割线必须超过虚线并延伸，要保证连贯闭合，否则切不动

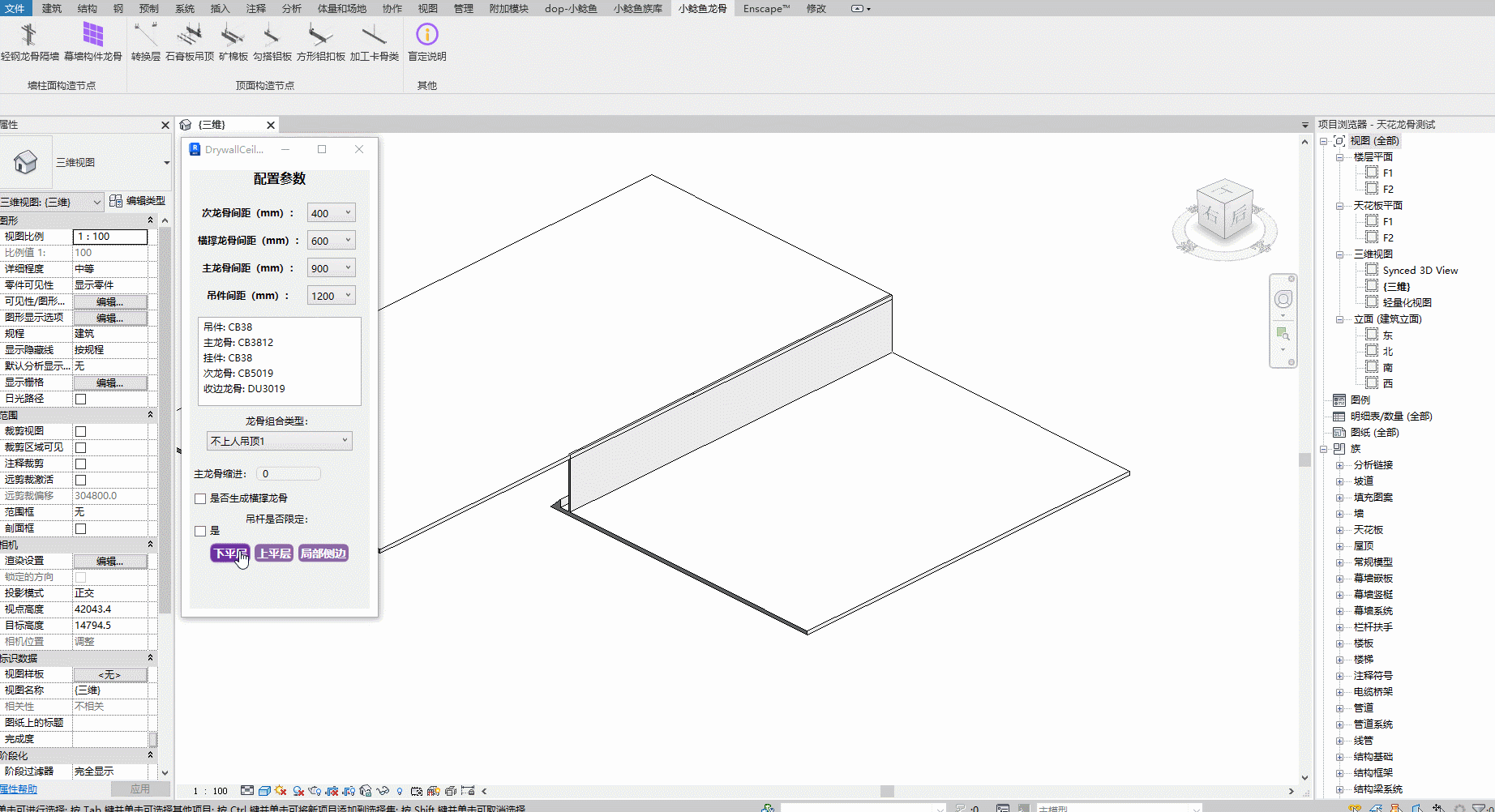

2. 切完后按每一块几何面分别生成，第一层都用「下平层」

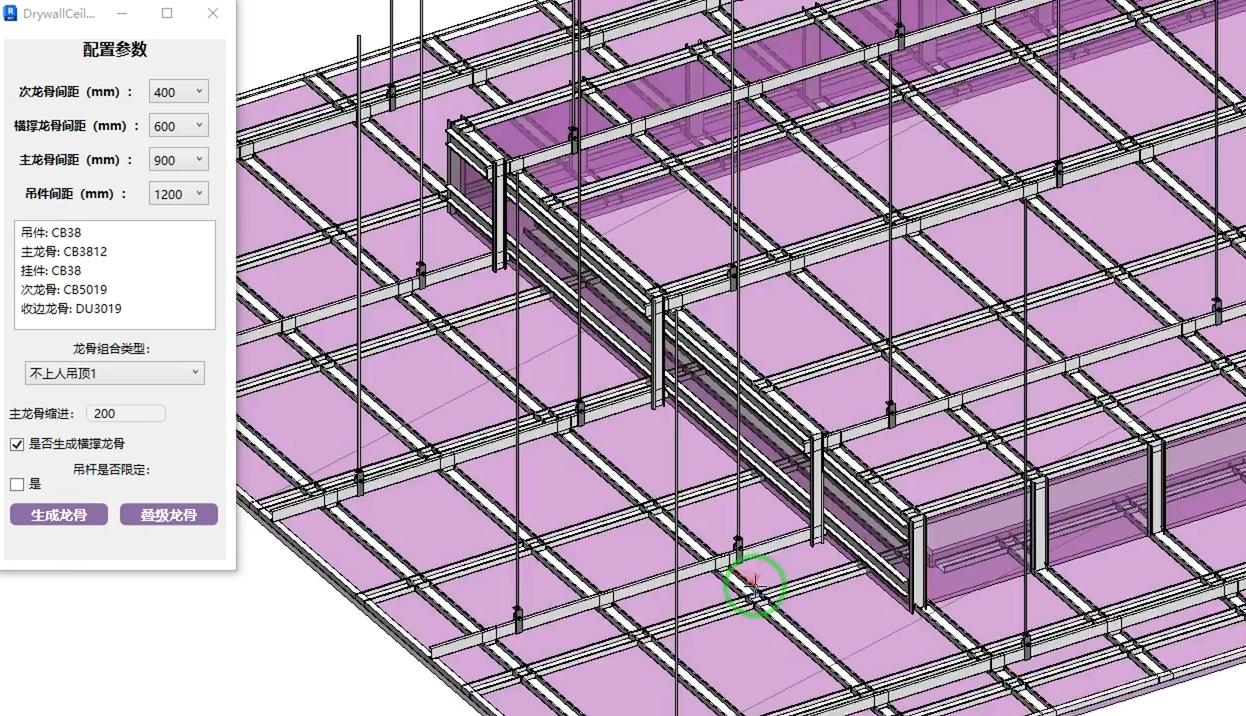

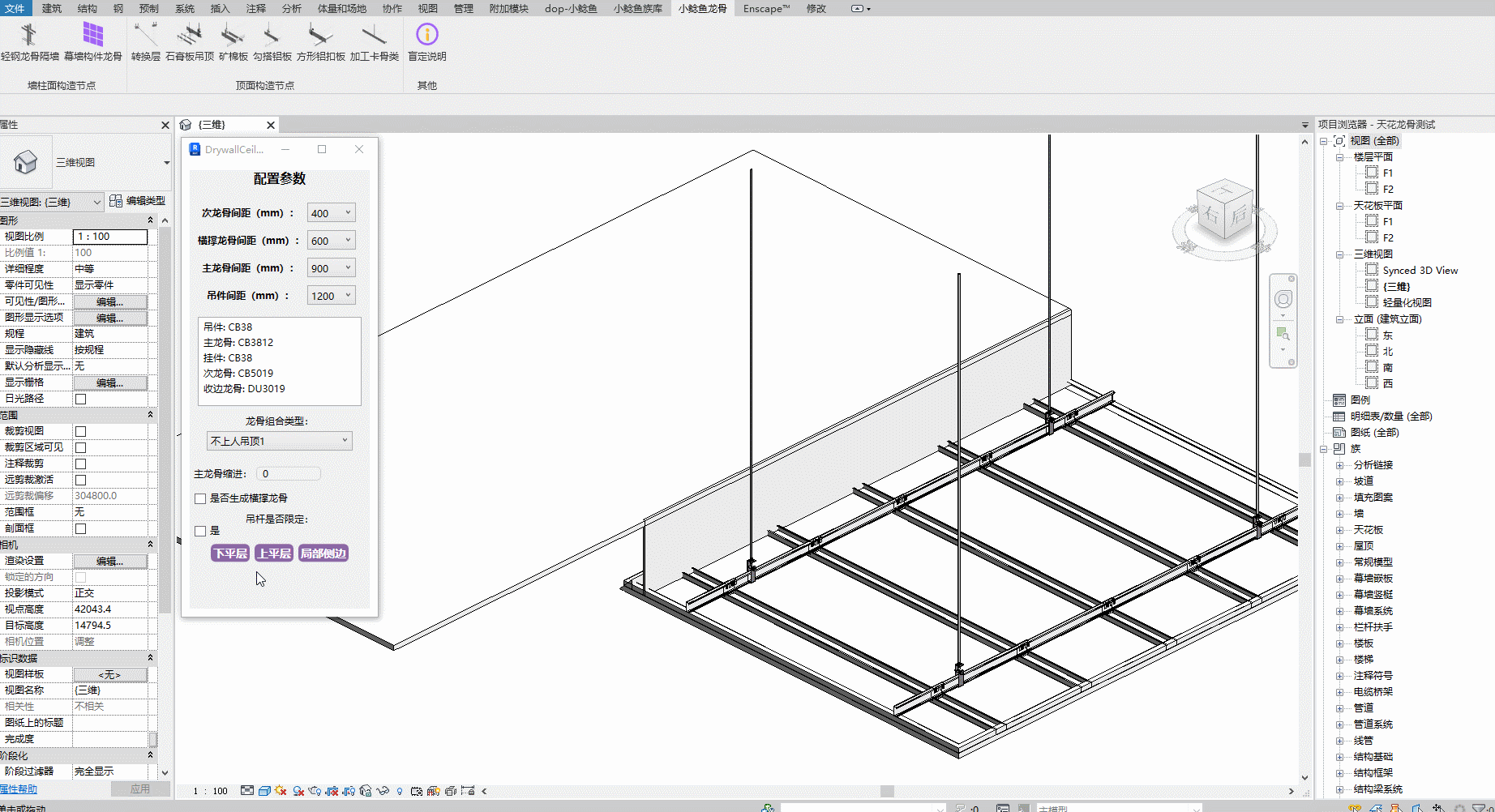

3. 有阶梯状的用「上平层」，它和下平层唯一的区别是：要限定与下平层主龙骨方向一致，并选一根要对齐的龙骨（对齐上下两层副龙骨）

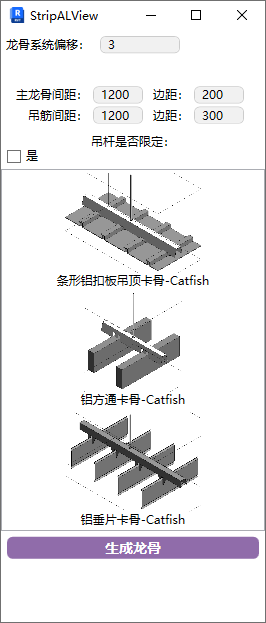

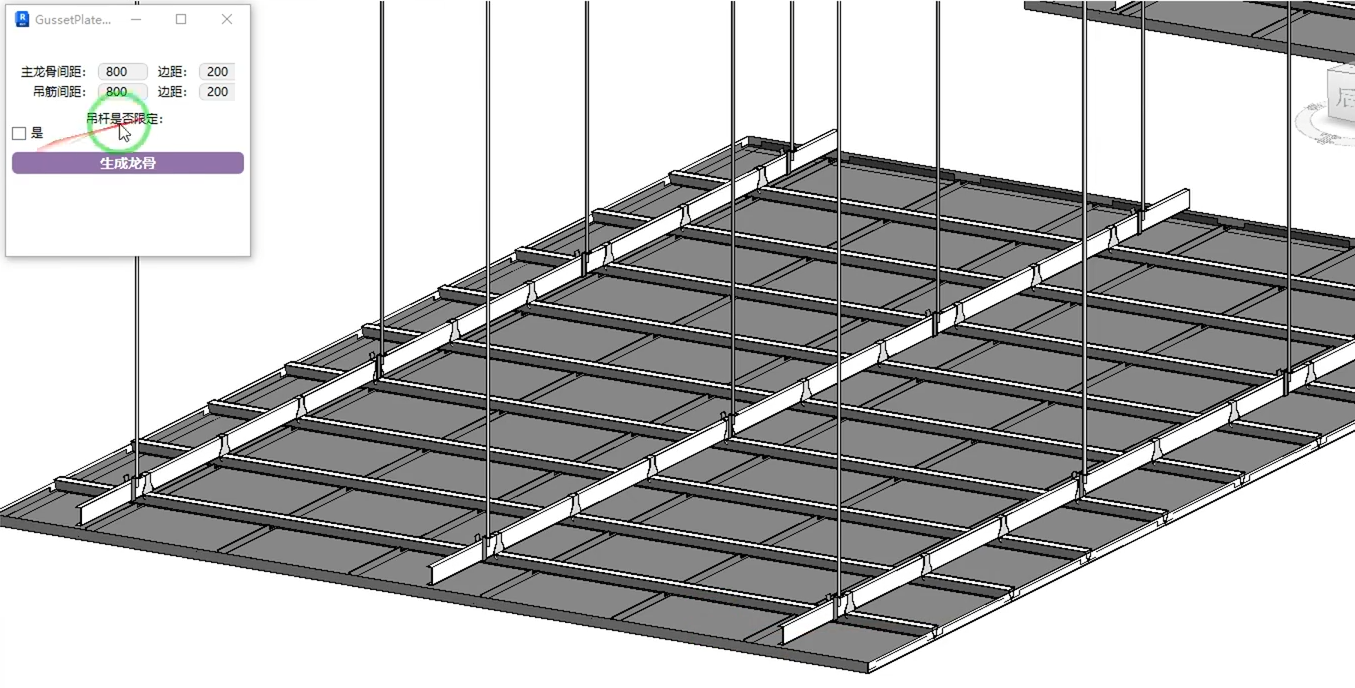

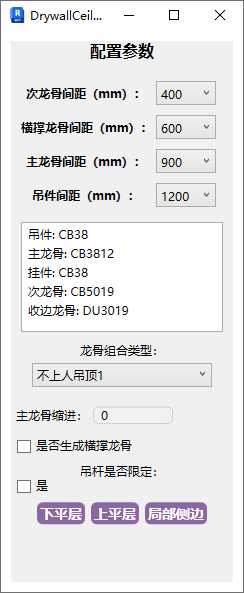

吊杆要不要限定长度

判据是顶面结构的高度：

顶面结构高度	做法
≤ 1.5 米	不用限定，让吊杆自动延伸到楼板上的梁等结构
> 1.5 米	需要转换层 / 反吊转换层，这时才限定吊杆长度（例如线吊统一按 400，靠转换层自动延伸连接）

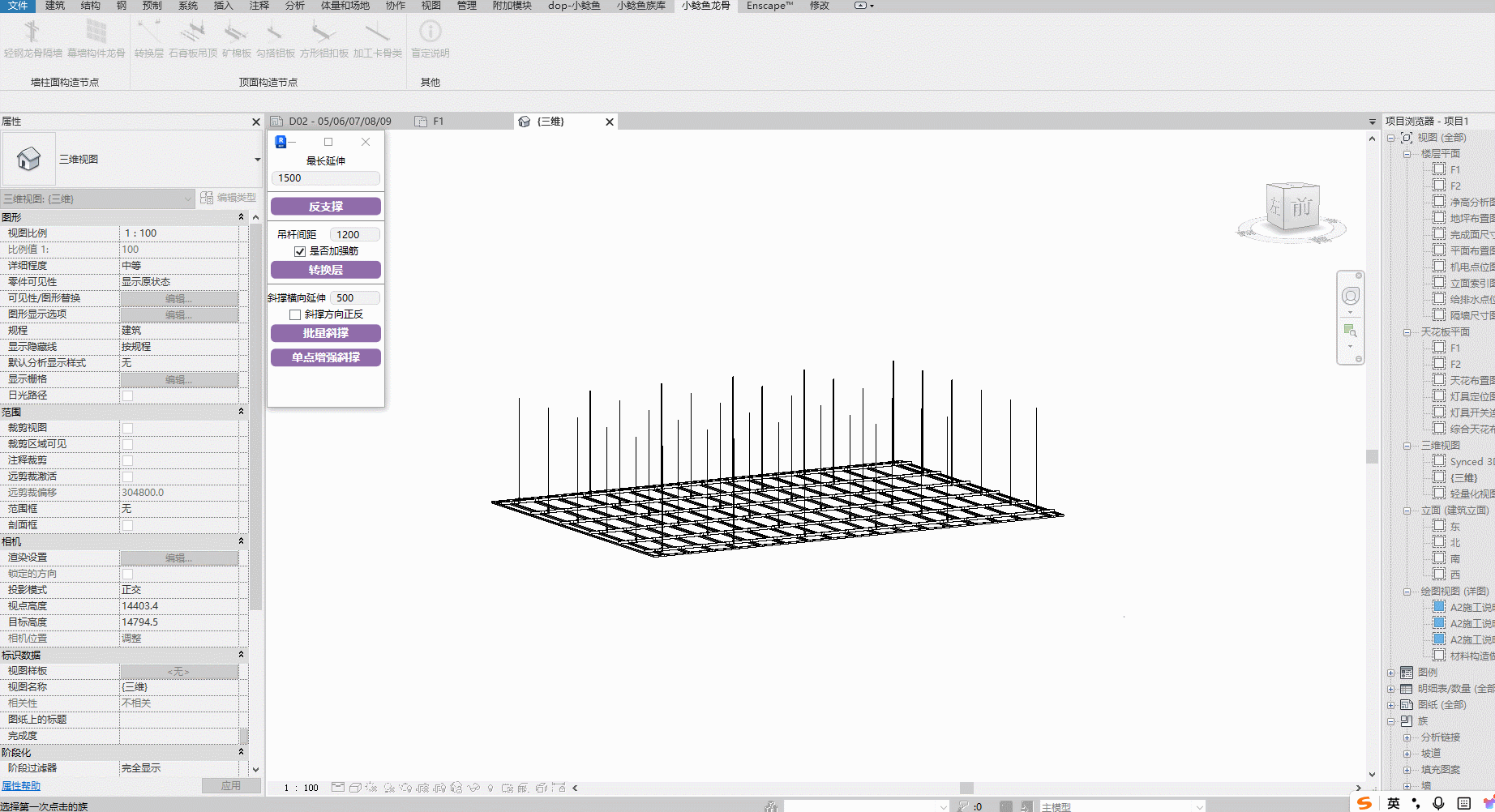

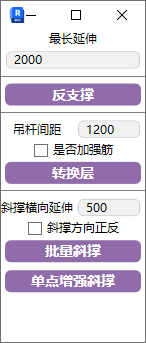

反支撑的最长延伸默认设 2 米（可自定义）；超过 2 米就必须上转换层。

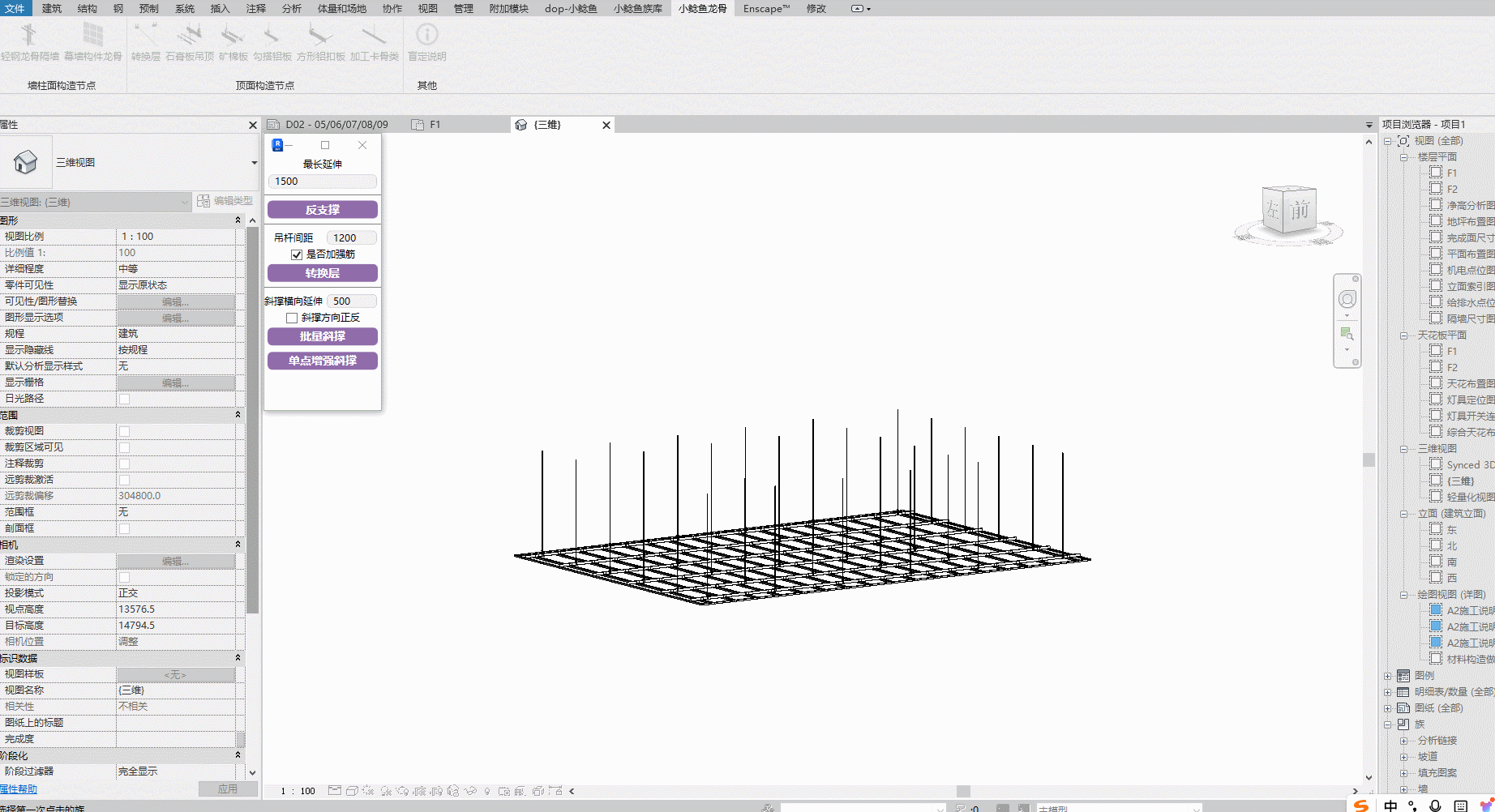

转换层的两种使用场景：① 长度超过 2 米；② 走廊管线管综特别复杂、往上不好找埋点，只能靠两边墙或梁做支撑。转换层默认按 1.2 米间距，可勾「加强筋」再纵向拉一道角铁。

生成慢 / 卡

• 不要把楼板画得很大很夸张（新用户测试时的常见毛病）—— 生成的龙骨数量会太多。一定要分区域分块
• 不要在 3D 视图里创建，必须在对应的工作面里创建才准确
• 幕墙渐变 / 随机网格不要把规格设得太小，否则响应会等很久
• 生成面积越大，响应时间越长，这是正常的

卡式龙骨为什么更慢

卡式龙骨的族带锯齿状结构、比较复杂，所以加载速度会比常规工艺慢一些。层高空间小的时候才用它。

面层基材补全（试验版）

试验版功能

「面层基材补全」是贝塔版，界面上写的是试验功能，后续还会调整。

• 绘制方向有含义：从左往右画是朝上的，从右往左画是朝下的
• 自定义配置：「面层1」必须是基于线的详图项目组（参照内置的组去建），「面层2」填组名 + 偏移距离（第二层相对第一层的距离）
• 遇到圆弧半径很小时木工板层生成异常 → 把圆弧精度调到 0.3 可以正常出（0.5 会超极限）

已知问题（官方待修）

下面两条是录制时现场发现、当时尚未修复的问题，先给出规避办法：

① 直接复制过来的玻璃斜窗，生成龙骨会失败

• 自己新建的玻璃斜窗正常，直接复制过来的那个不行
• 规避：不要用从别处复制过来的玻璃斜窗做龙骨基础，重新画一个
• 补充：一般情况下也不建议直接复制族/构件过来用

② 面层基材补全的木工板层，圆弧过小时生成异常 → 见上一条「圆弧精度调到 0.3」
